La Ecolar Home del equipo de HTWG Konstanz fue la esperanza alemana para ganar el Solar Decathlon Europe 2012. En los primeros días del concurso había que mirar en la parte media-baja de la tabla para encontrar a alguna casa alemana. Esta vivienda solar logró el triunfo en las pruebas de ‘Ingeniería y Construcción’ y en la de ‘Industrialización y Viabilidad de Mercado’. En ambas consiguió la máxima puntuación del jurado (80 puntos), pero tuvo difícil acortar diferencias con la primera clasificada (Canopea). En las 3 pruebas de medición no destacaba, así que solo que la esperanza de lograr notas altas de los jurados en otras pruebas pendientes (‘Eficiencia energética’, ‘Innovación’, ‘Sostenibilidad’).

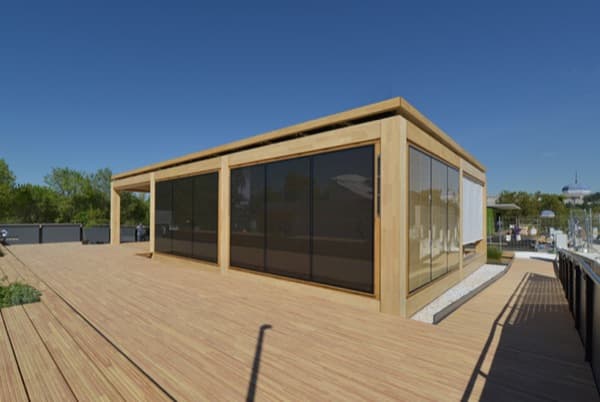

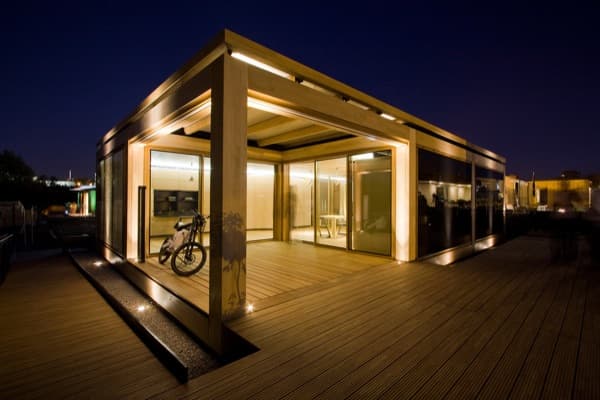

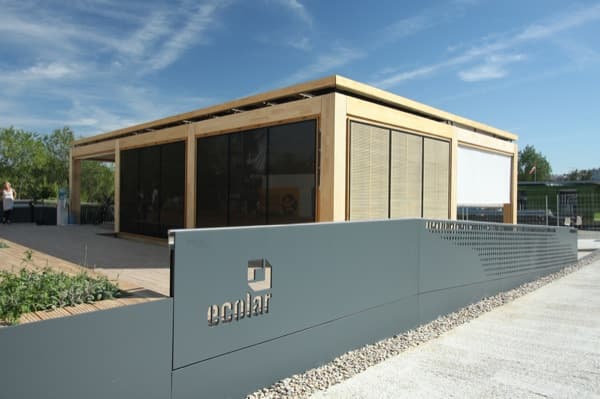

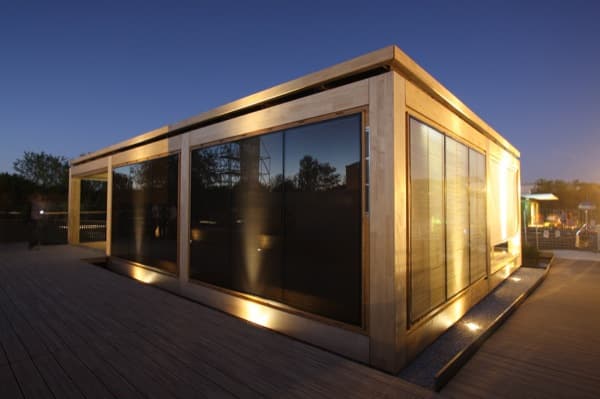

exterior-casa-Ecolar-SD2012

Características de la casa Ecolar

El nombre de esta casa plasma la meta de su diseño, conseguido de la combinación de dos palabras: ecológico + modular; o también las de económico + solar. Es por ello que se ha realizado una selección minuciosa de todos sus materiales, donde el proceso de fabricación en taller ha adquirido un gran protagonismo. Se consiguió una estructura relativamente barata que permite configuraciones diversas, pudiéndose expandir o reducir según necesidades. A todo esto se suma un gran despliegue de captación solar en su cubierta y en fachada.

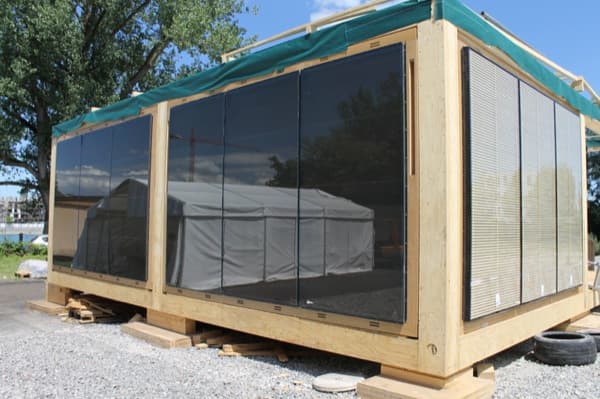

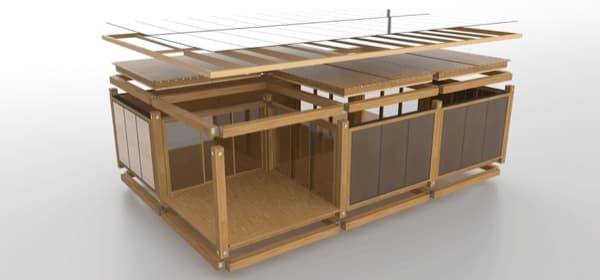

estructura-casa-Ecolar-SD2012

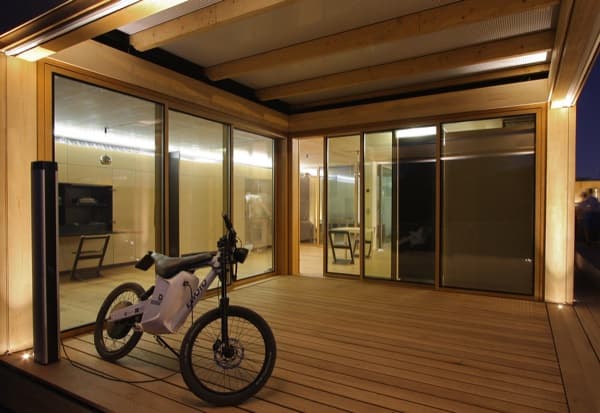

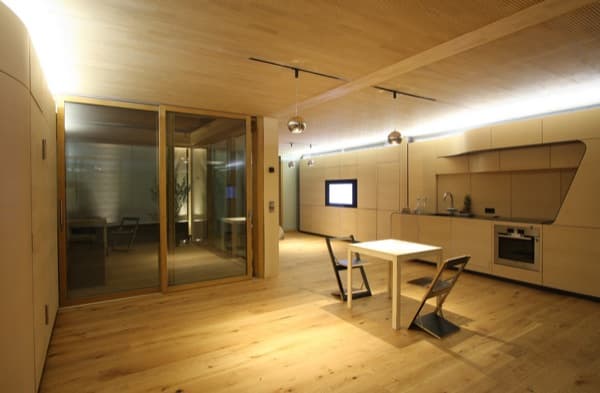

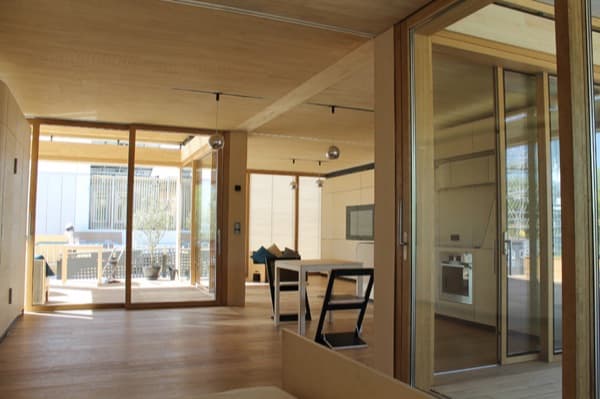

interior-cocina-comedor-casa-Ecolar-SD2012

Un sistema modular muy competitivo

Hasta aquí, nos encontramos probablemente con la mejor propuesta de toda la competición, al menos en lo que a versatilidad se refiere. Su sistema modular en kit se adapta a múltiples necesidades, pudiendo comprarse una configuración básica, y añadirle luego más módulos. Es personalizable y, como su estructura es tan sencilla, puede funcionar también como oficina o local de negocio.

Simplemente por esto, consideramos que el premio de ‘Industrialización y Viabilidad de Mercado’ fue más que justo.

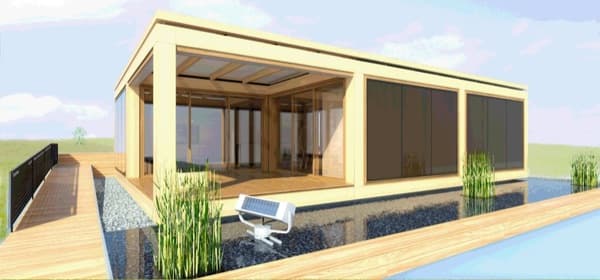

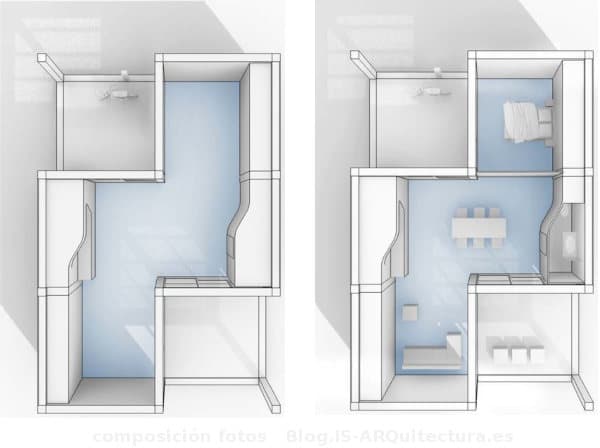

casa-Ecolar-SD2012-render distribución interior

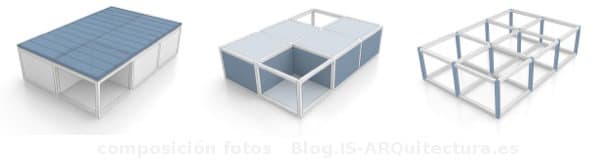

esquema-sistema-modular-casa prefabricada Ecolar

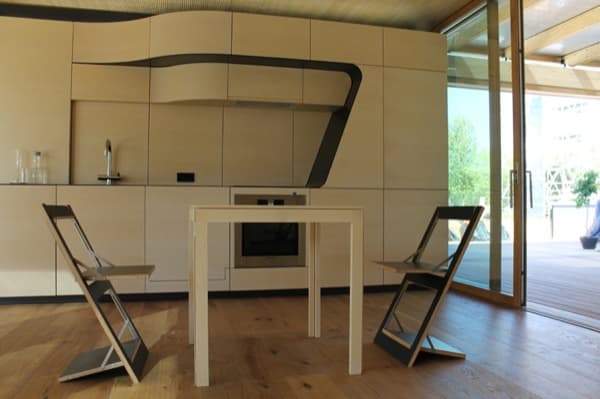

El prototipo que compitió en Madrid estaba formado por seis módulos. Dos de ellos formaban espacios de exterior (porche), quedando palpable su estructura modular. En el interior también encontramos la misma filosofía. Hay un superamario compuesto por diferentes módulos, con todas las funciones necesarias de un hogar, almacenaje y escritorio incluido. La cocina presenta un suave trazado curvo, similar al del cuarto de baño, y se desplaza para dar acceso al cuarto técnico de la casa. Predomina en la decoración los acabados en madera (de color claro), lo que ayuda a ganar luminosidad. Pero todas las partes son configurables.

Hay una atractiva separación entre la cubierta y el resto del edificio. Eso es algo que sin duda favorece la ventilación de la instalación solar, y reduce la carga térmica de la casa.

Aspectos técnicos de la vivienda Ecolar

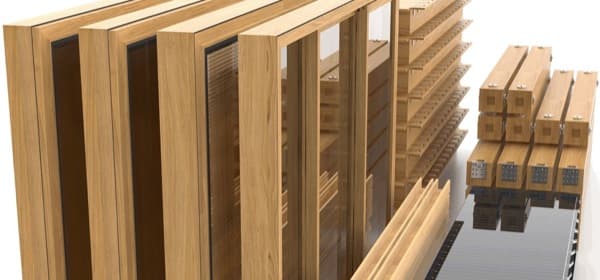

Cada módulo se monta con un kit constructivo donde las piezas encajan con mucha precisión. Están hechos con madera procedente de bosques sostenibles, donde los soportes y vigas son huecos. Eso reduce el peso, pero mantiene una gran capacidad de carga.

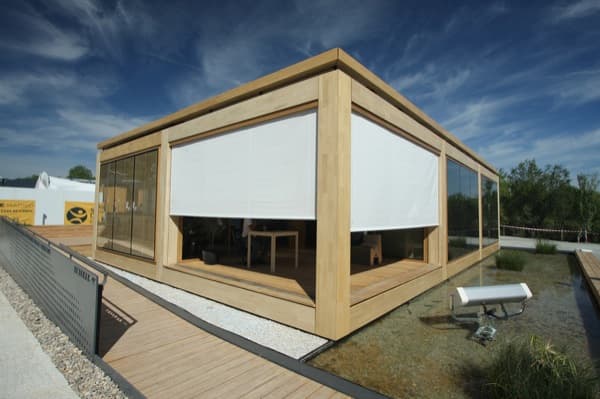

Los cerramientos de los dos patios son de vidrio, y para protegerse de la radiación solar las fachadas cuentan con cortinas que se pueden subir o bajar. Eso controla la cantidad de luz natural dentro de la casa. El resto de la fachada es semitransparente, o está equipada con láminas fotovoltaicas. Por cierto, que se ha utilizado el cáñamo como material aislante.

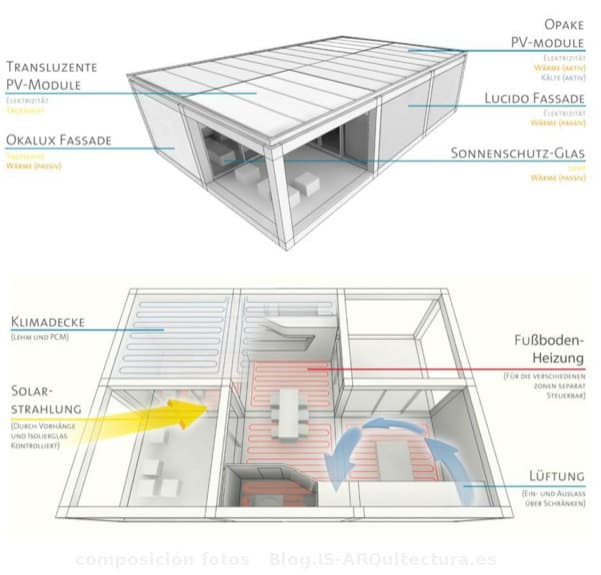

casa-Ecolar-SD2012-sistemas energéticos

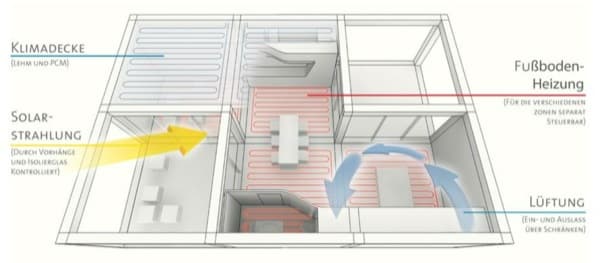

casa-Ecolar-SD2012-sistemas energéticos pasivos y activos

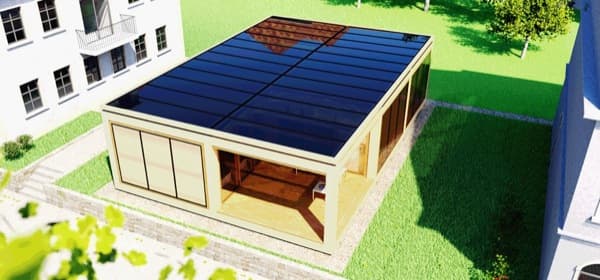

La cubierta está compuesta por paneles fotovoltaicos, pero los que están justo encima de los dos módulos de porche están hechos con células solares semitransparentes. Todo el conjunto forma el sistema principal que abastece de energía al edificio (14,4kW). Ecolar también dispone de sistemas pasivos que ayudan a gastar lo menos posible:

  • Las placas de arcilla en el techo forman una capa PCM (Phase Change Material – material de cambio de fase). Absorbe el calor interior, ayudando con ello a regular la temperatura y la humedad de la vivienda.
  • Diferentes elementos inteligentes integrados en la fachada (LUCIDO) son capaces de almacenar calor y optimizar el aislamiento.

Lógicamente, en condiciones extremas es posible ayudar a los sistemas pasivos con alguna unidad de aire acondicionado.

¿La charca de agua es un elemento puramente estético, o forma parte de algún sistema de filtrado de aguas grises? Esto es algo que no se detalla, solamente se dice que existe un filtrado de las mismas para su reutilización en inodoros. Pero no se llega a especificar cómo se hace.

Hay que hacer una mención especial a la web de Ecolar. Está traducida en gran parte al español, y es sumamente sencilla (a veces demasiado escueta) y amena explicando la casa. Hubiéramos deseado que  algunos gráficos también estuvieran traducidos.

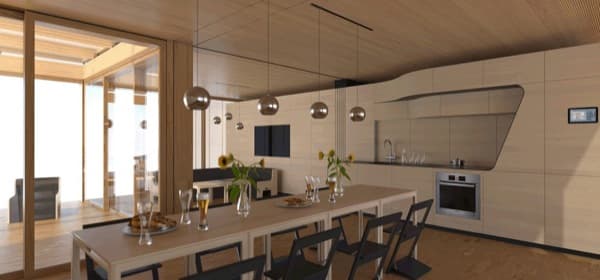

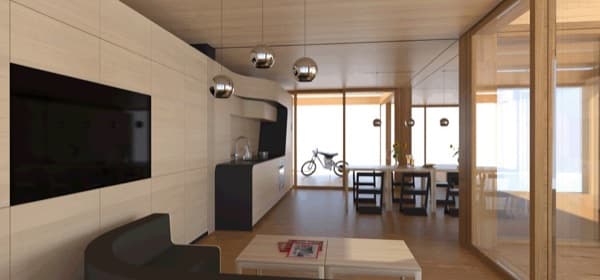

render-interior-casa-Ecolar-SD2012-5

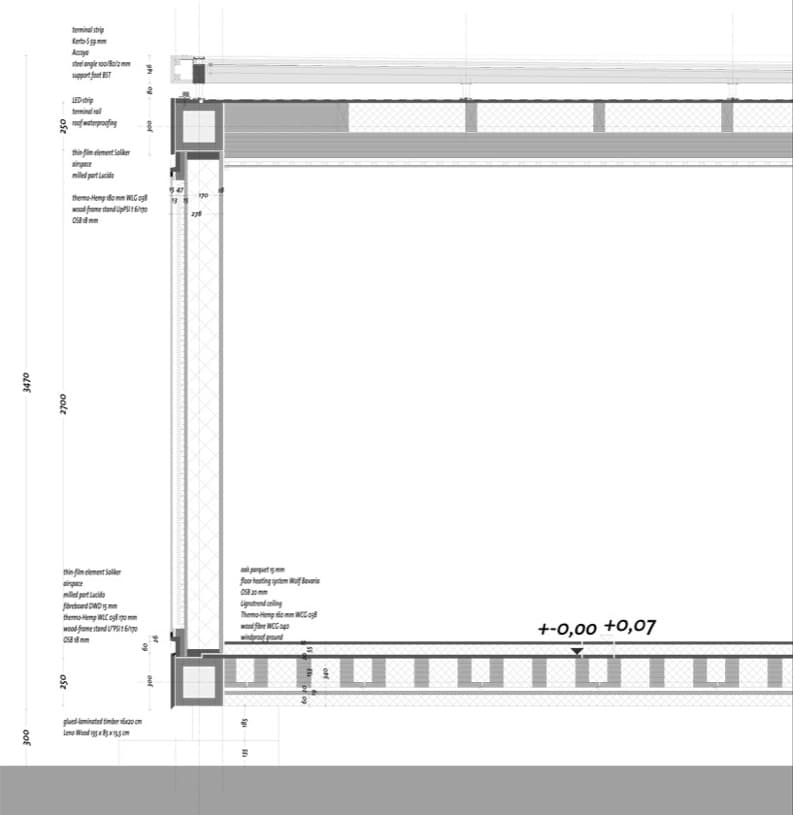

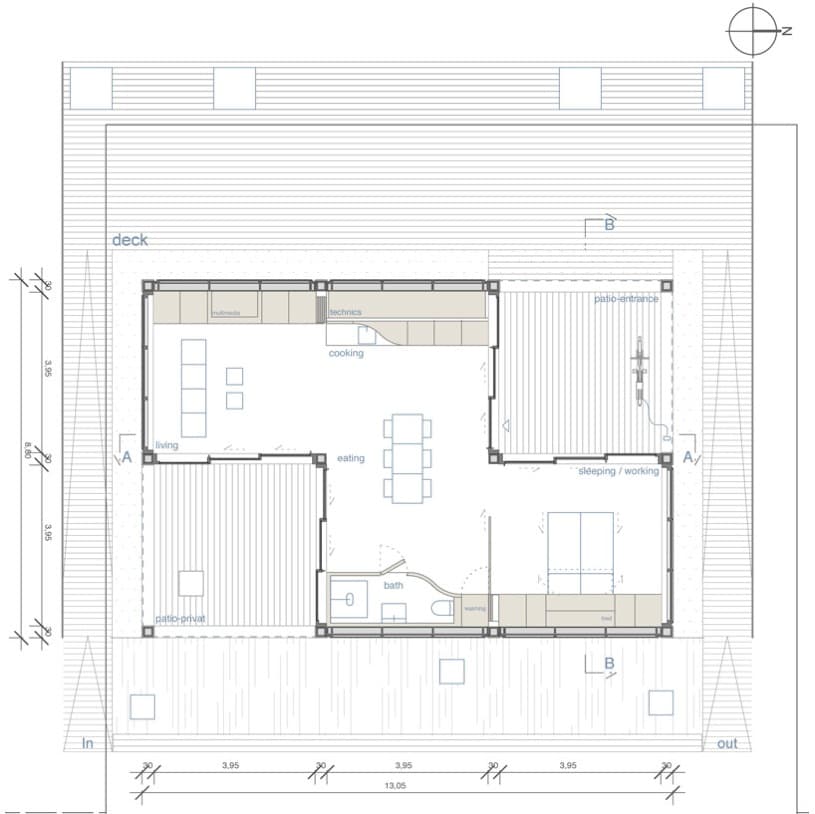

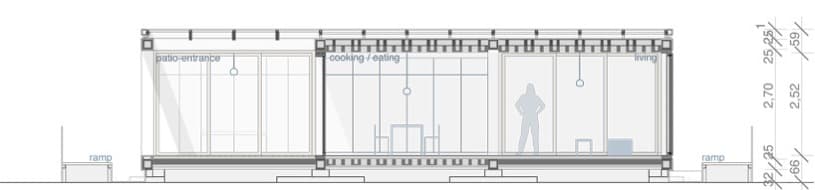

Galería de renders y planos:
